アトラエース
|
|
|
|||
|
品名
|
アトラエースQA-3500
|
アトラエースQA-4000
|
アトラエースQA-6500
|
||
|
型式
|
QA-3500
|
QA-4000
|
QA-6500
|
||
|
電源
|
AC100V 50/60Hz
|
AC100V 50/60Hz
|
AC200V単相 50/60Hz
|
||
|
電気ドリル
|
定格消費電力
|
W
|
680
|
680
|
1,010
|
|
定格電流
|
A
|
7
|
7
|
5.2
|
|
|
無負荷回転速度
|
min-1
|
750
|
750
|
400/750
|
|
|
穴あけ能力
|
ジェットブローチ
ワンタッチタイプ |
mm
|
35L穴径：φ17.5～φ35
板厚：9～35 |
35L穴径：φ17.5～φ40
板厚：9～35 |
35L穴径：φ17.5～φ40
板厚：9～35 |
|
-
|
-
|
50L穴径：φ17.5～φ65
板厚：9～50 |
|||
|
ハイブローチ
ワンタッチタイプ |
mm
|
12L穴径：φ14,φ15
板厚9～12 |
12L穴径：φ14,φ15
板厚9～12 |
25L穴径：φ18～φ35
板厚9～25 |
|
|
25L穴径：φ16～φ18
板厚9～25 |
25L穴径：φ16～φ18
板厚9～25 |
-
|
|||
|
マグネット消費電力
|
W
|
50
|
50
|
75
|
|
|
マグネット最大磁力
|
N(kgf)
|
6,664
|
6,664
|
9,800
|
|
|
マグネット寸法
|
mm
|
82×172
|
82×172
|
100×200
|
|
|
寸法(L×W×H)
|
mm
|
407×215×423
|
407×215×425
|
454.5×215×535
|
|
|
本体質量
|
kg
|
18.5
|
18.5
|
26
|
|
アトラLO
|
|
|||
|
品名
|
アトラエースLO-3000
|
アトラエースLO-3550
|
||
|
型式
|
LO-3000
|
LO-3550
|
||
|
電源
|
AC100V 50/60Hz
|
AC100V 50/60Hz
|
||
|
電気ドリル
|
定格消費電力
|
W
|
710
|
710
|
|
定格電流
|
A
|
7.5
|
7.5
|
|
|
無負荷回転速度
|
min-1
|
1,100
|
950
|
|
|
穴あけ能力
|
ジェットブローチ
ワンタッチタイプ |
mm
|
35L穴径：φ17.5～φ30
板厚：6～35 |
50L穴径：φ17.5～φ35
板厚：6～50 |
|
25L穴径：φ14～φ17
板厚：6～25 |
35L穴径：φ17.5～φ30
板厚：6～35 |
|||
|
20L穴径：φ11.5～φ13
板厚：6～20 |
25L穴径：φ14～φ17
板厚：6～25 |
|||
|
20L穴径：φ11.5～φ13
板厚：6～20 |
||||
|
マグネット消費電力
|
W
|
35
|
35
|
|
|
マグネット最大磁力
|
N(kgf)
|
5500
|
5500
|
|
|
マグネット寸法
|
mm
|
65×145
|
65×145
|
|
|
寸法(L×W×H)
|
mm
|
310×65×181
|
316×65×320
|
|
|
本体質量
|
kg
|
8.2
|
8.6
|
|
タッピングアトラ
|
|||
|
品名
|
タッピングアトラ
|
||
|
型式
|
MT-200
|
||
|
電源
|
AC100V 50/60Hz
|
||
|
タッパ
|
定格消費電力
|
W
|
600
|
|
定格電流
|
A
|
6
|
|
|
無負荷回転速度
|
min-1
|
1900回転まで可変
|
|
|
マグネット消費電力
|
W
|
35
|
|
|
タップ能力
|
M10～M20
|
||
|
最大ストローク長
|
mm
|
175
|
|
|
マグネット最大磁力
|
N(kgf)
|
5880
|
|
|
マグネット寸法
|
mm
|
φ141
|
|
|
寸法(L×H)
|
mm
|
413.5×396.5
|
|
|
本体質量
|
kg
|
20
|
|
アトラミニ
|
-
|
|
|
|
品名
|
アトラミニエース
|
|
|
型式
|
AMT-18
|
|
|
電源
|
AC100V 50/60Hz
|
|
|
定格消費電力
|
W
|
510
|
|
定格電流
|
A
|
5.5
|
|
無負荷回転速度
|
min-1
|
1,100
|
|
使用刃物
|
ミニブローチ
|
|
|
穴あけ能力
|
mm
|
φ11.5､φ13.5､φ14､φ15､φ18
|
|
パイプ貫通穴あけ能力
|
mm
|
φ15､φ18
|
|
最大板厚
|
mm
|
6
|
|
バイス能力
|
mm
|
50～150
|
|
ピッチ穴あけ幅
|
mm
|
最大75
|
|
最大パイプ貫通
|
mm
|
100
|
|
寸法(L×H)
|
mm
|
309×476
|
|
本体質量
|
kg
|
10.5
|
アトラマスター
|
|
|
|||
|
品名
|
アトラマスターM-100D
|
アトラマスターM-130D
|
アトラマスターM-250AD
|
||
|
型式
|
M-100D
|
M-130D
|
M-250AD
|
||
|
電源
|
AC100V 50/60Hz
|
AC100V 50/60Hz
|
AC100V 50/60Hz
|
||
|
定格消費電力
|
W
|
425
|
655
|
1560
|
|
|
電気ドリル
|
定格消費電力
|
W
|
390
|
620
|
1,300
|
|
定格電流
|
A
|
4.1
|
6.5
|
14
|
|
|
無負荷回転速度
|
min-1
|
1700
|
780
|
370
|
|
|
最大穴あけ能力
|
mm
|
φ10
|
φ13
|
φ25
|
|
|
ﾏｸﾞﾈｯﾄ吸着最小板厚
|
mm
|
10
|
13
|
13
|
|
|
最大ストローク長
|
mm
|
100
|
175
|
220
|
|
|
マグネット最大磁力
|
N(kgf)
|
3430(350)
|
5880(600)
|
14700(1500)
|
|
|
マグネット外形寸法
|
mm
|
丸型φ105
|
丸型φ141
|
角型110×243
|
|
|
寸法(L×H)
|
mm
|
290×396
|
537×484
|
632×528
|
|
|
本体質量
|
kg
|
8
|
20
|
46
|
|
ハンマードリル
|
-
|
|
|
|
|
|
|
|
|
品名
|
ハンマードリル
|
ハンマードリル
|
ハンマードリル
|
ハンマードリル
|
コードレスハンマードリル
|
電動ハンマー
|
|
|
形式
|
PR-38E
|
DH40SR
|
DH24PB3
|
DH28PEC
|
DH36DPA
|
H65SB2
|
|
|
電源
|
V
|
100
|
100
|
100
|
100
|
36Vﾊﾞｯﾃﾘｰ
|
100
|
|
定格電流
|
A
|
11
|
11.5
|
8.4
|
9.4
|
9.4
|
13
|
|
消費電力
|
W
|
1050
|
1100
|
800
|
900
|
900
|
1240
|
|
穴あけ能力
|
mm
|
ドリルビット38
|
ドリルビット40
|
コンクリート3.4～24
|
コンクリート3.4～28
|
コンクリート3.4～28
|
|
|
コアビット105
|
コアビット120
|
鉄工13
|
鉄工13
|
鉄工13
|
|||
|
木工32
|
木工32
|
木工32
|
|||||
|
シャンク形状
|
六角軸
|
六角軸
|
SDSﾌﾟﾗｽ
|
SDSﾌﾟﾗｽ
|
SDSﾌﾟﾗｽ
|
六角軸30
|
|
|
無負荷回転数
|
min-1
|
400
|
510
|
0～1050
|
0～950
|
0～1100
|
|
|
全負荷打撃数
|
min-1
|
3000
|
2800
|
0～4600
|
0～4300
|
0～4300
|
1400
|
|
重量
|
kg
|
7.5
|
6.5
|
2.3
|
2.8
|
3.7
|
18
|
ポートパンチャー
|
|
||
|
品名
|
ﾊﾞﾘｱﾌﾘｰﾀｲﾌﾟ・ﾎﾟｰﾄﾊﾟﾝﾁｬｰ
|
電動油圧式パンチャー
|
|
|
形式
|
RF-1
|
RF-A3
|
|
|
電圧
|
V
|
単相100
|
単相100
|
|
周波数
|
Hz
|
50/60
|
50/60
|
|
定格消費電力
|
W
|
580
|
580
|
|
穴あけ能力(最大)
|
mm
|
鋼板(SS400)t7.5-φ18
|
鋼板(SS400)t9-φ20
|
|
ｽﾃﾝﾚｽ(SUS304)t6-φ18
|
ｽﾃﾝﾚｽ(SUS304)t6-φ20
|
||
|
出力
|
KN
|
157
|
196
|
|
フレーム奥行
|
mm
|
軸芯～25
|
軸芯～50
|
|
穴あけ時間
|
秒
|
約2.5
|
3
|
|
駆動方式
|
電動油圧式複動オートリターン
|
||
|
寸法(W×D×H)
|
mm
|
185×110×396
|
133×213×484
|
|
質量
|
kg
|
9
|
15
|

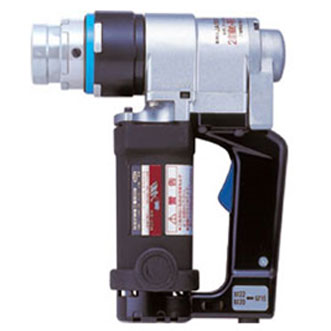

建方一番
|
-
|
|
|
|
|
品名
|
建方一番
|
建方一番
|
|
|
形式
|
KS-221
|
KR-221
|
|
|
電圧
|
V
|
単相100
|
単相100
|
|
周波数
|
Hz
|
50/60
|
50/60
|
|
最大電流
|
A
|
13.5
|
13.5
|
|
最大消費電力
|
W
|
1100
|
1100
|
|
無負荷回転数
|
min-1
|
(M16)85
|
(M16)85
|
|
(M20､M22)110
|
(M20､M22)110
|
||
|
締付精度
|
％
|
±15
|
±15
|
|
適応ボルト
|
ﾄﾙｼｱ型高力ﾎﾞﾙﾄ
|
溶融亜鉛ﾒｯｷ高力六角ﾎﾞﾙﾄ
|
|
|
M16･M20･M22
|
M16･M20･M22
|
||
|
制御器
|
内蔵
|
内蔵
|
|
|
質量
|
kg
|
4.1
|
4.1
|

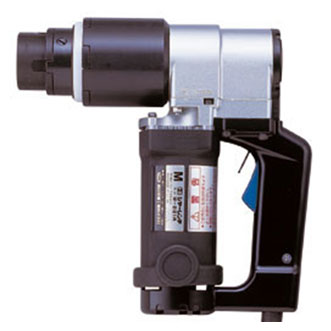

シャーレンチ
|
|
||
|
品名
|
シャーレンチ
|
コーナーシャーレンチ
|
|
|
形式
|
M-221R
|
MC-221
|
|
|
電圧
|
V
|
単相100
|
単相100
|
|
周波数
|
Hz
|
50/60
|
50/60
|
|
最大電流
|
A
|
13.5
|
13.5
|
|
最大消費電力
|
W
|
1100
|
1100
|
|
常用最大トルク
|
N・m
|
735
|
735
|
|
無負荷回転数
|
min-1
|
17
|
17
|
|
適応ボルト
|
ﾄﾙｼｱ型高力ﾎﾞﾙﾄ
|
ﾄﾙｼｱ型高力ﾎﾞﾙﾄ
|
|
|
M16･M20･M22
|
M16･M20･M22
|
||
|
質量
|
kg
|
5
|
5.3
|

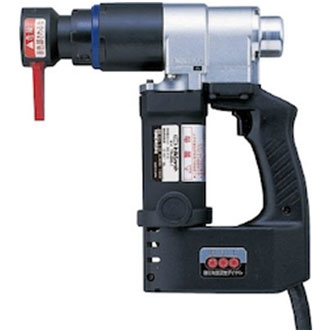

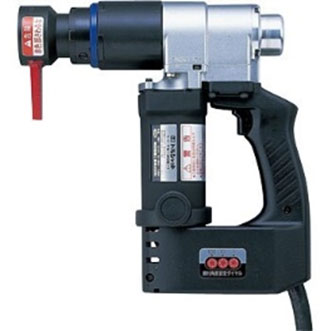

トルシャット
|
|
||
|
品名
|
トルシャット
|
トルシャット
|
|
|
形式
|
TN20E-1T
|
TN-22E-1
|
|
|
電圧
|
V
|
単相100
|
単相100
|
|
周波数
|
Hz
|
50/60
|
50/60
|
|
最大電流
|
A
|
13.5
|
13.5
|
|
最大消費電力
|
W
|
1100
|
1100
|
|
常用最大トルク
|
N・m
|
540
|
735
|
|
無負荷回転数
|
min-1
|
22
|
17
|
|
適応ボルト
|
12G溶融亜鉛ﾒｯｷ高力六角ﾎﾞﾙﾄ
|
溶融亜鉛ﾒｯｷ超高力六角ﾎﾞﾙﾄ
|
|
|
M16
|
M16
|
||
|
溶融亜鉛ﾒｯｷ高力六角ﾎﾞﾙﾄ
|
高力六角ﾎﾞﾙﾄ
|
||
|
M16･M20
|
M20･M22
|
||
|
締付角度設定範囲
|
度
|
90～240
|
90～240
|
|
精度
|
度
|
±10
|
±10
|
|
質量
|
kg
|
5.1
|
5.6
|
